TDC-2 Tianwen-1

1. Contexto Histórico y Objetivos Detallados

La misión Tianwen-1 se concibió como el paso inaugural de la exploración planetaria independiente de China, buscando subsanar la falta de datos empíricos directos y soberanos sobre la superficie y la atmósfera marciana. Históricamente, el diagnóstico externo de las naves interplanetarias dependía de sensores internos o brazos robóticos complejos que incrementaban la masa inerte. El vacío técnico residía en la monitorización visual externa, global y exenta de servomecanismos del orbitador en el espacio profundo.

El objetivo primario de la misión general era lograr la inserción orbital, el descenso y el despliegue de un vehículo terrestre en una sola ventana de lanzamiento. Para el subsistema específico de Cámaras Desplegables (TDC), el objetivo principal consistió en realizar un diagnóstico visual autónomo del estado estructural exterior del orbitador y sus apéndices tras la inserción y estabilización orbital. El objetivo secundario era validar tecnologías de microsatélites de registro óptico sub-kilométricos, pasivos y eyectables, operando en entornos térmicos y de radiación severos en las proximidades del casquete polar septentrional marciano.

2. Arquitectura del Vehículo y Subsistemas Principales

La plataforma orbital de Tianwen-1 presentaba una masa total de aproximadamente 5000 kg al lanzamiento, de los cuales 3175 kg correspondían estrictamente al orbitador. El subsistema TDC-2 se integró como un elemento libre de masa ultra-reducida (sub-kilométrica). La propulsión principal del orbitador dependía de un motor de combustible líquido de 3000 N, empleado para las maniobras de inserción orbital de 15 minutos de duración, mientras que la TDC-2 carecía de propulsión activa, confiando su alejamiento a la energía mecánica de resortes de eyección calibrados.

El control térmico de la TDC-2 combinó aislamiento multicapa pasivo con un calefactor eléctrico activo de control independiente, manteniendo el dispositivo en un rango de almacenamiento seguro entre -35 °C y 0 °C durante los eclipses y la navegación en la sombra del orbitador. La generación de potencia del orbitador se realizaba mediante paneles solares orientables orientados al Sol, mientras que la TDC-2 dependía de baterías internas de alta densidad energética y vida útil limitada a la fase operativa libre. El control de actitud del orbitador empleaba sensores estelares y giróscopos de alta precisión; por el contrario, la TDC-2 utilizó estabilización pasiva por momento angular transferido en la eyección.

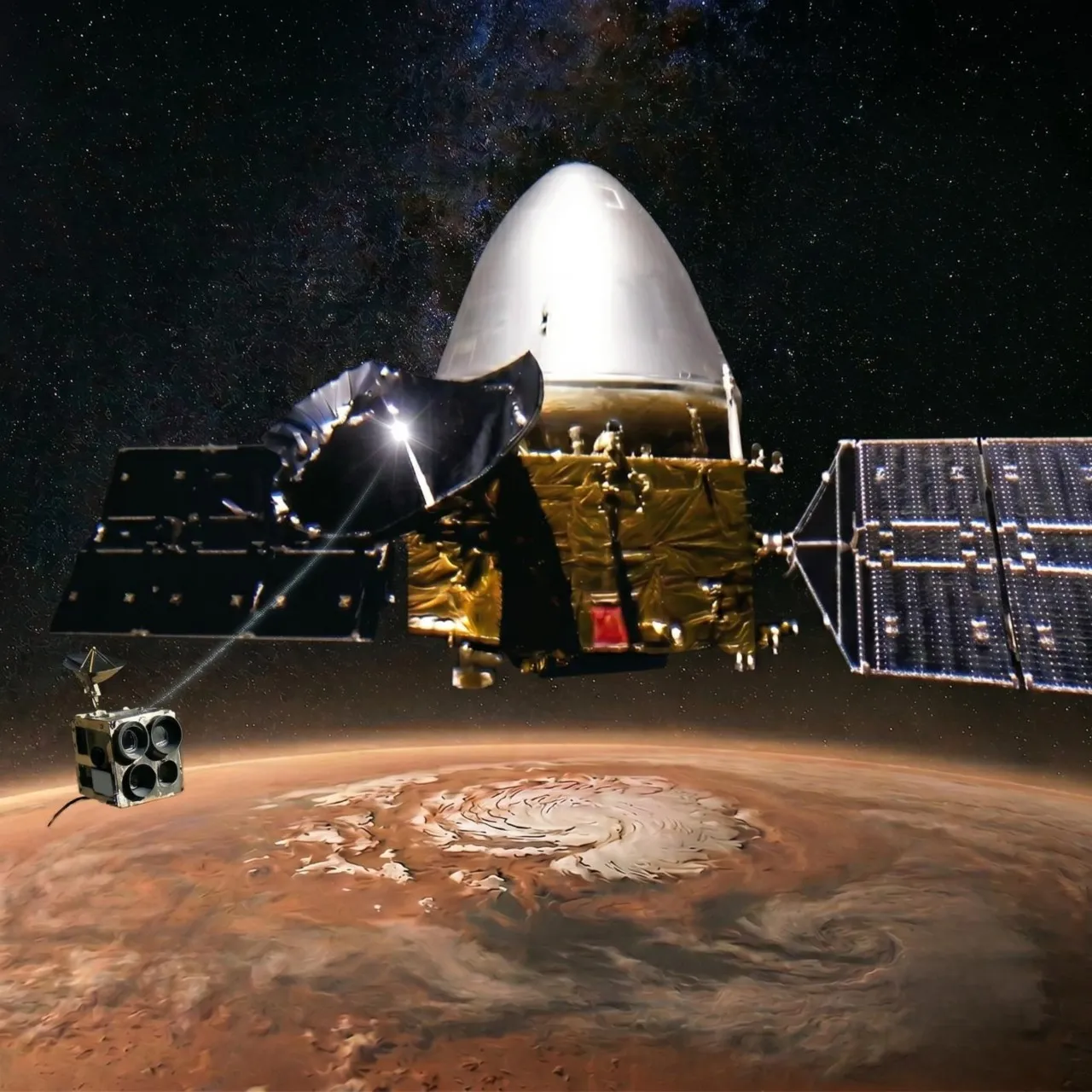

Las telecomunicaciones del orbitador principal implementaban un sistema de banda X acoplado a una antena de alta ganancia, comunicándose con la Red de Espacio Profundo de China (CDSN) a distancias superiores a 240 millones de kilómetros. El subsistema TDC-2 empleó un transmisor de radiofrecuencia de corto alcance integrado en su estructura, transmitiendo tramas de datos digitales de imagen mediante señales inalámbricas directas al orbitador a distancias de unos cientos de metros, actuando este último como nodo de retransmisión hacia la Tierra.

3. Carga Útil e Instrumentación Científica

El instrumento central de la TDC-2 consistió en un sistema de captura de imágenes dual redundante basado en un sensor de estado sólido CMOS/CCD de alta definición. El principio físico de funcionamiento se basa en el efecto fotoeléctrico, donde los fotones incidentes liberan electrones en la matriz de píxeles, generando una carga eléctrica proporcional a la intensidad de la luz solar reflejada por la nave nodriza y el planeta Marte.

Analogía de anclaje

Imagine lanzar una pequeña cámara de acción con un temporizador desde la ventana de un vehículo en movimiento para que tome una fotografía del propio automóvil mientras se aleja; el sistema óptico de la TDC-2 realiza esta misma función, pero en el vacío del espacio interplanetario y sustituyendo las manos del fotógrafo por un resorte mecánico.

El rango de detección del instrumento se situó en el espectro visible, optimizado mediante una Función de Transferencia de Modulación (MTF) de 0.3 a la frecuencia de Nyquist del sensor de 67.6 lp/mm. Cada una de las dos lentes opuestas a 180° contaba con una masa neta de 8 gramos. El fabricante del subsistema fue la academia de desarrollo aeroespacial vinculada a la CNSA, y su propósito explícito fue resolver detalles finos de la estructura metálica del orbitador, sus paneles solares y la antena de alta ganancia frente al disco marciano.

4. Vehículo de Lanzamiento y Perfil de Vuelo / EDL

La inyección orbital y de transferencia marciana se efectuó mediante el cohete pesado Larga Marcha 5 (CZ-5 Y4). Tras la separación del vehículo de lanzamiento, la nave ejecutó maniobras de corrección de trayectoria (TCM) durante el crucero interplanetario. La inserción orbital en Marte ocurrió el 10 de febrero de 2021 mediante el encendido continuo del motor de 3000 N, reduciendo la velocidad relativa para permitir la captura gravitatoria.

Para el subsistema TDC-2, la secuencia crítica de separación tuvo lugar el 31 de diciembre de 2021 en órbita marciana alta. Los ensayos previos de vibración aleatoria en tierra cualificaron la estructura para soportar el entorno del lanzamiento y la inserción, aplicando un perfil de 20 a 100 Hz (+3 dB/oct), una zona constante de 100 a 600 Hz (0.125 g²/Hz) y una atenuación de 600 a 2000 Hz (-9 dB/oct), resultando en una aceleración RMS global de 10.13 g durante 1 minuto por eje. El mecanismo de separación por muelles limitó la velocidad angular de giro a un rango predecible, evitando el emborronamiento cinemático de las imágenes tomadas por el sensor óptico mediante tiempos de exposición adaptativos.

5. Desarrollo de la Operación y Resultados Científicos

Tras la inserción orbital de la sonda principal en febrero de 2021, el orbitador estabilizó su trayectoria de trabajo. El 31 de diciembre de 2021, tras aplicar una estrategia de precalentamiento activo mediante el ciclo de histéresis del calefactor para alcanzar la temperatura nominal de operación de +15 °C (evitando el congelamiento de lubricantes ópticos y la degradación de las baterías), se procedió a la liberación de la TDC-2. El microdispositivo se alejó de forma autónoma transmitiendo datos inalámbricos en tiempo real al orbitador principal.

Las anomalías operativas derivadas de la ausencia de control de actitud activo se mitigaron gracias a la configuración de lentes duales opuestas, lo que garantizó que al menos una óptica mantuviera la nave nodriza en su campo de visión angular. Los resultados científicos y de ingeniería incluyeron la confirmación del estado estructural óptimo de los paneles solares y las mantas térmicas del orbitador tras un año de exposición a la radiación. Asimismo, las imágenes procesadas en la Tierra por la Red de Espacio Profundo de China (con precisiones de rango de 0.09 m) permitieron observar con nitidez el disco completo de Marte y la morfología estacional del casquete polar septentrional, aportando datos sobre la distribución de hielos de dióxido de carbono y agua.

6. Conclusión y Legado Técnico

La operación de la TDC-2 validó un paradigma disruptivo en la ingeniería de misiones espaciales profundas: el uso de subsistemas ópticos pasivos y eyectables para el autodiagnóstico en sustitución de apéndices mecánicos pesados. La mitigación de la rotación mediante el control estricto del momento angular de eyección y el diseño de óptica dual redundante demostró que es posible obtener imágenes métricas de alta resolución con plataformas sub-kilométricas desechables. Las lecciones sobre gestión del balance térmico y enlaces inalámbricos de proximidad en entornos planetarios hostiles sientan las bases de diseño para los sistemas de monitorización y soporte visual en las futuras misiones de retorno de muestras marcianas (Tianwen-3) y la exploración de cuerpos menores.
